Обвязка твердотопливного котла: схемы, буферная ёмкость и ошибки

Если твердотопливный котел уже установлен, но его еще ни разу не топили, перед первой закладкой проверьте обвязку. От нее зависит, будет ли котел спокойно греть или закипит при первом отключении света. Рассказываем, какие схемы обвязки твердотопливного котла бывают, когда нужна буферная емкость, где нельзя ставить полипропилен и из-за каких ошибок котлы закипают в первый же сезон.

Зачем котлу обвязка: закипание, конденсат, холодная обратка

Газовый котел можно выключить в любой момент, и нагрев сразу прекратится. Твердотопливный котел так остановить нельзя. После закрытия заслонки дрова горят, пока не прогорит закладка, и это тепло нужно куда-то деть. Без обвязки возникают две проблемы.

• Закипание. Свет отключили, насос встал, вода в теплообменнике перегревается и вскипает. Пар поднимает давление, и без предохранительного клапана рвет теплообменник или трубы.
• Конденсат из-за холодной обратки. Если в котел возвращается вода холоднее 55 °C, на стенках теплообменника выпадает конденсат. Он смешивается с сажей и превращается в кислую смолу, которая разъедает сталь. Котел теряет мощность и прогорает раньше срока.

Поэтому рабочая схема держит обратку не ниже 55–60 °C и оставляет путь для сброса тепла, если насос остановился.

Минимальная схема: группа безопасности, трехходовой клапан, насос

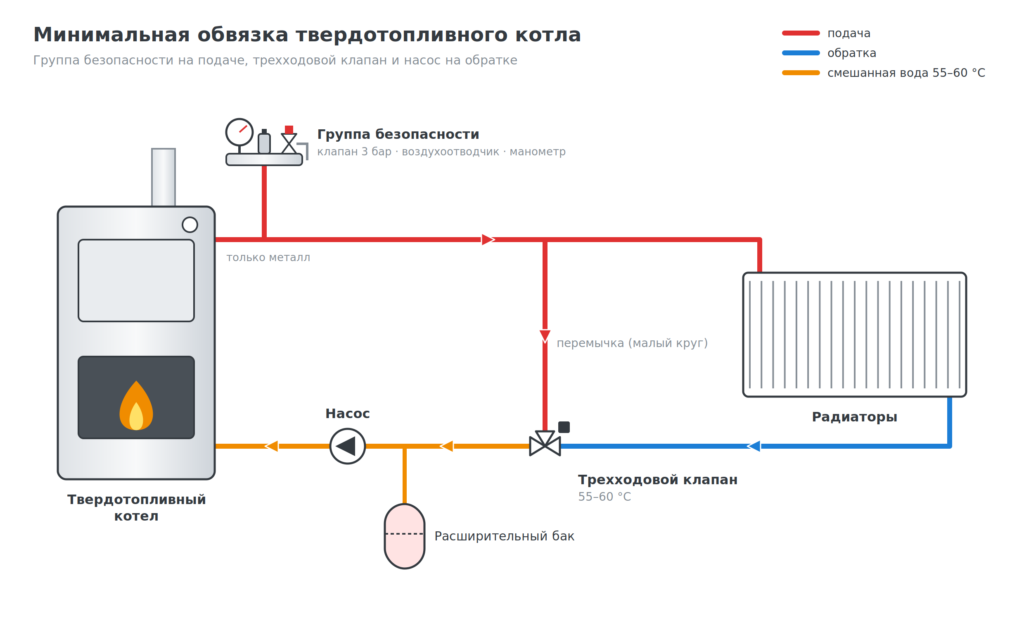

Минимальная обвязка подходит небольшому дому с одним контуром радиаторов, где котел топят часто и понемногу. В нее входят пять узлов.

• группа безопасности на подаче сразу у котла, в которую входят предохранительный клапан на давление из паспорта котла (обычно 2,5–3 бар), воздухоотводчик и манометр;
• трехходовой клапан на 55 или 60 °C, который гоняет воду по малому кругу, пока котел разгорается, и не пускает в него холодную обратку;
• циркуляционный насос на обратке перед котлом, где вода холоднее и насос служит дольше;
• расширительный бак объемом около 10% от объема воды в системе;
• бесперебойник для насоса на случай отключения света и термоклапан сброса, если в котле есть охлаждающий змеевик.

Между котлом и предохранительным клапаном не ставьте ни одного крана. Если его закроют на время ремонта и забудут открыть, котел останется без защиты.

Минус этой схемы в том, что лишнее тепло котлу девать некуда, и греть он должен ровно столько, сколько нужно дому. В межсезонье тепла нужно мало, котел душат заслонкой, он тлеет и зарастает смолой. Эту проблему решает буферная емкость.

Обвязка твердотопливного котла с буферной емкостью

Буферная емкость, или теплоаккумулятор, это утепленный бак с водой между котлом и радиаторами. Котел топят на полную мощность, лишнее тепло уходит в бак, а бак отдает его в отопление еще долго после того, как дрова прогорели. Для домов от 150 м² это самая частая схема.

У буфера несколько преимуществ.

• котел горит в нормальном режиме, а не тлеет, поэтому смолы и конденсата меньше;
• закладок нужно меньше, и топить можно в удобное время;
• при перегреве бак забирает лишнее тепло;
• к баку потом можно подключить ТЭН, второй котел или бойлер.

Объем считают от мощности котла. Нужно не меньше 25 л на 1 кВт, оптимально около 50 л. Котлу на 20 кВт нужен бак на 500–1000 л. Бак на 1000 л с водой весит больше тонны, поэтому заранее проверьте пол и дверной проем.

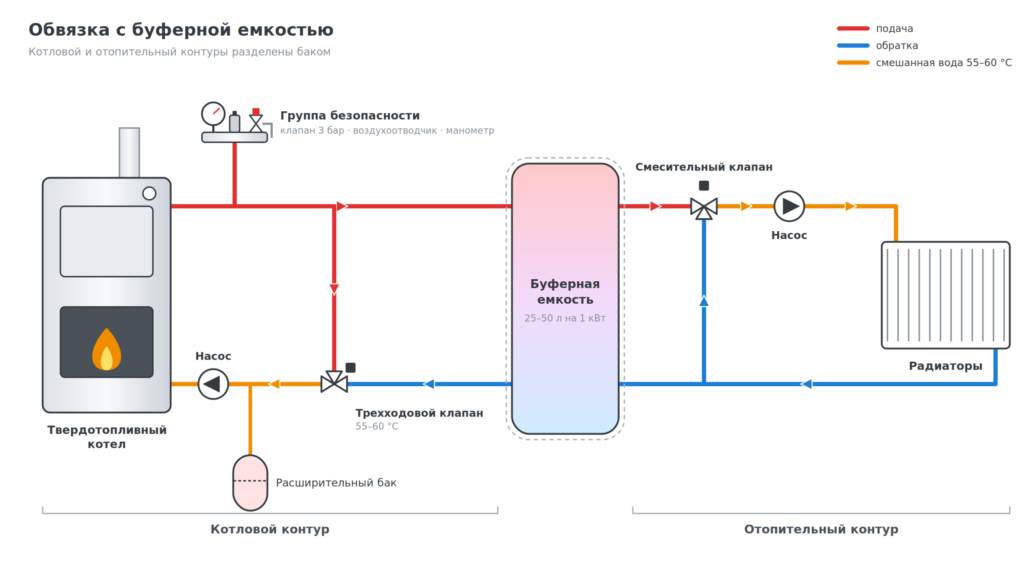

Схема делится на два контура. Котел через трехходовой клапан и насос заряжает бак. Отопление берет воду из бака через смесительный клапан со своим насосом, той температуры, которая нужна сейчас.

Принципиальной разницы между буферной емкостью и теплоаккумулятором нет, оба бака копят тепло для отопления. Теплоаккумулятором чаще называют бак со змеевиками под горячую воду или солнечный коллектор. Если нужен только запас тепла для отопления, хватит простого бака.

Схема с гидрострелкой для нескольких контуров

Гидрострелка нужна, когда от котла питается несколько контуров, например радиаторы на двух этажах, теплый пол и бойлер. Радиаторам нужно 60–75 °C, теплому полу 35–45 °C, и один насос на всех с этим не справится.

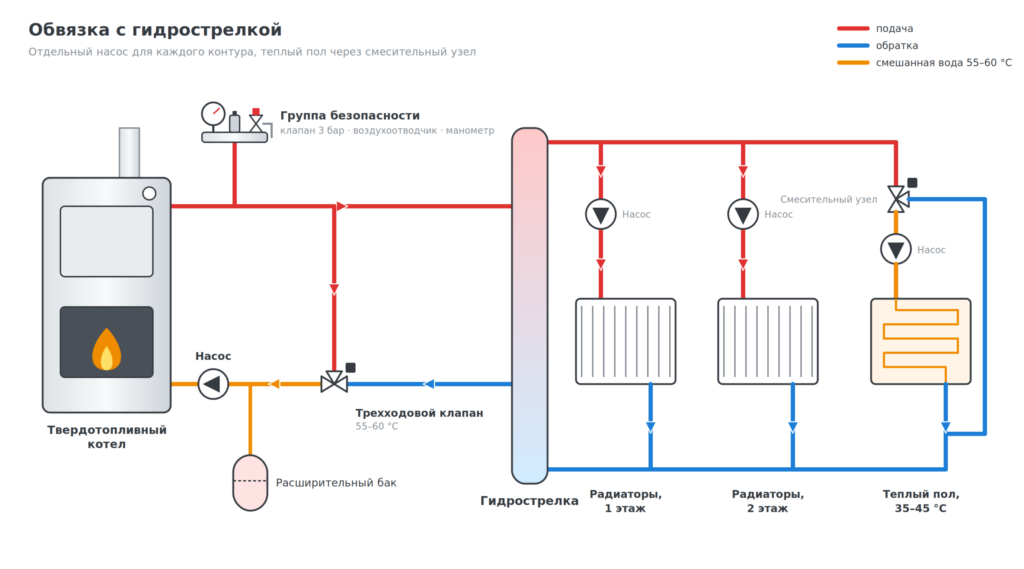

Гидрострелка разделяет котел и контуры. Котел со своим насосом и трехходовым клапаном подает воду в стрелку, а от нее расходятся контуры, каждый со своим насосом. Теплый пол подключают через смесительный узел.

Тепло гидрострелка не накапливает, поэтому буфер она не заменяет. Если в доме несколько контуров и котел топят дровами, вместо гидрострелки лучше сразу поставить буферную емкость. Она и копит тепло, и разделяет котел с контурами так же, как гидрострелка. Дальше от котельной трубы расходятся по дому, и от того, как сделана разводка отопления, зависит, прогреются ли дальние комнаты.

Обвязка твердотопливного котла с газовым котлом

В паре с газовым твердотопливный котел работает основным. Газовый включается, когда дрова прогорели, ночью или когда дома никого нет.

Котлы ставят параллельно через гидрострелку или буферную емкость, у каждого свой насос и обратный клапан. Автоматика с датчиком температуры включает газовый котел, когда твердотопливный остыл, и выключает, когда тот снова разогрелся.

Напрямую горячую воду от твердотопливного котла в газовый не пускают, потому что многие газовые котлы ограничивают температуру воды на входе. Перед покупкой проверьте в паспорте, есть ли у газового котла вход для внешнего управления.

Обвязка твердотопливного котла с электрокотлом

Электрокотел нужен на случай, когда дрова прогорели, а подкинуть новые некому. Он не дает дому остыть, пока вас нет, и поддерживает температуру в батареях между закладками. Подключить его можно двумя способами.

• параллельно через гидрострелку, как газовый, с термостатом, который выключает электрокотел, пока греет твердотопливный;
• ТЭНом в буферную емкость, если буфер уже стоит. При двухзонном счетчике бак выгодно греть ночью.

Без света не работают ни электрокотел, ни насосы. Поэтому защита твердотопливного котла от перегрева должна работать и при отключении. Для этого ставят бесперебойник для насоса, буфер и термоклапан сброса.

Если не хочется закладывать дрова вручную, посмотрите пеллетный котел. Он сам подает топливо из бункера и держит температуру по датчику.

Обвязка твердотопливного котла полипропиленом: где нельзя

Полипропилен нельзя ставить там, где вода идет с температурой котла, то есть на подаче от котла до буферной емкости или смесительного узла. Этот участок и группу безопасности делают из стали, меди или нержавеющей гофры. Обратку у самого котла тоже лучше вести металлом.

Армированный полипропилен выдерживает до 95 °C, и при такой температуре держит заметно меньшее давление, чем холодная труба. При закипании вода у котла выходит за 100 °C. Труба размягчается, провисает, соединения текут.

Полипропилен можно ставить после смесительного клапана, который ограничивает температуру. Обычно это разводка после буфера или гидрострелки со смесительным узлом. В минимальной схеме без буфера вода идет к радиаторам горячей, поэтому подачу там ведут металлом целиком.

Типовые ошибки, из-за которых котел закипает

Большинство аварий твердотопливных котлов начинается с одной из этих ошибок.

• кран между котлом и предохранительным клапаном;
• насос без бесперебойника, из-за чего при отключении света циркуляция встает и вода в котле закипает;
• нет трехходового клапана, и холодная обратка оставляет в теплообменнике смолу и конденсат;
• полипропилен у котла;
• котел мощнее, чем нужно дому, и стоит без буфера, поэтому его душат заслонкой и он тлеет;
• маленький расширительный бак, из-за которого предохранительный клапан постоянно сбрасывает воду;
• новый котел на старой системе без промывки, где шлам забивает клапаны;
• дымоход не под твердотопливный котел.

Коаксиальный дымоход, который ставят на газовые котлы, для дров не годится, потому что дым у твердотопливного котла горячее и в нем много сажи. Нужна утепленная двустенная труба из нержавеющей стали с люком для чистки и сборником конденсата. Дымоход для твердотопливного котла подбирают еще до монтажа, ведь от него зависят тяга и безопасность котельной.
